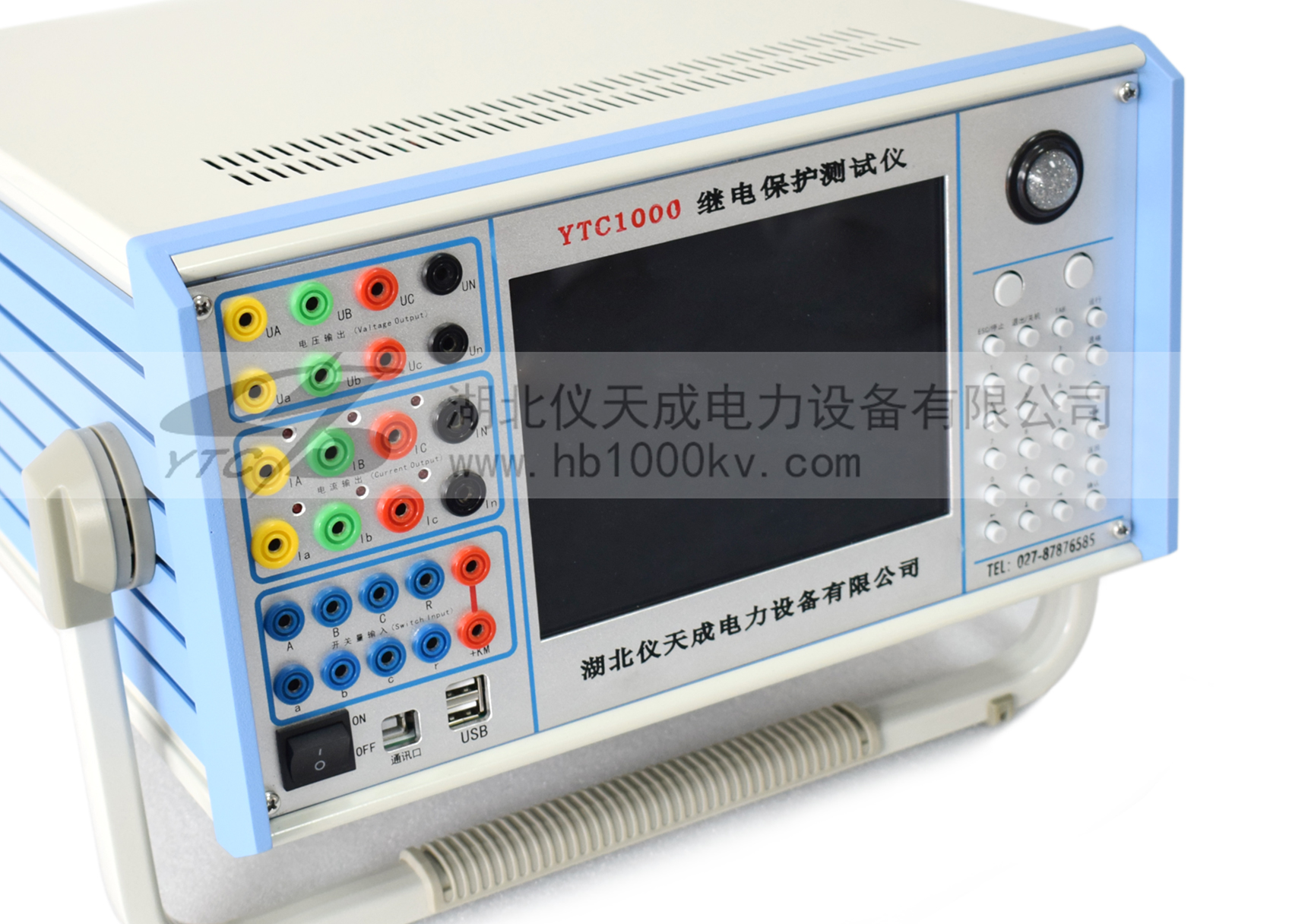

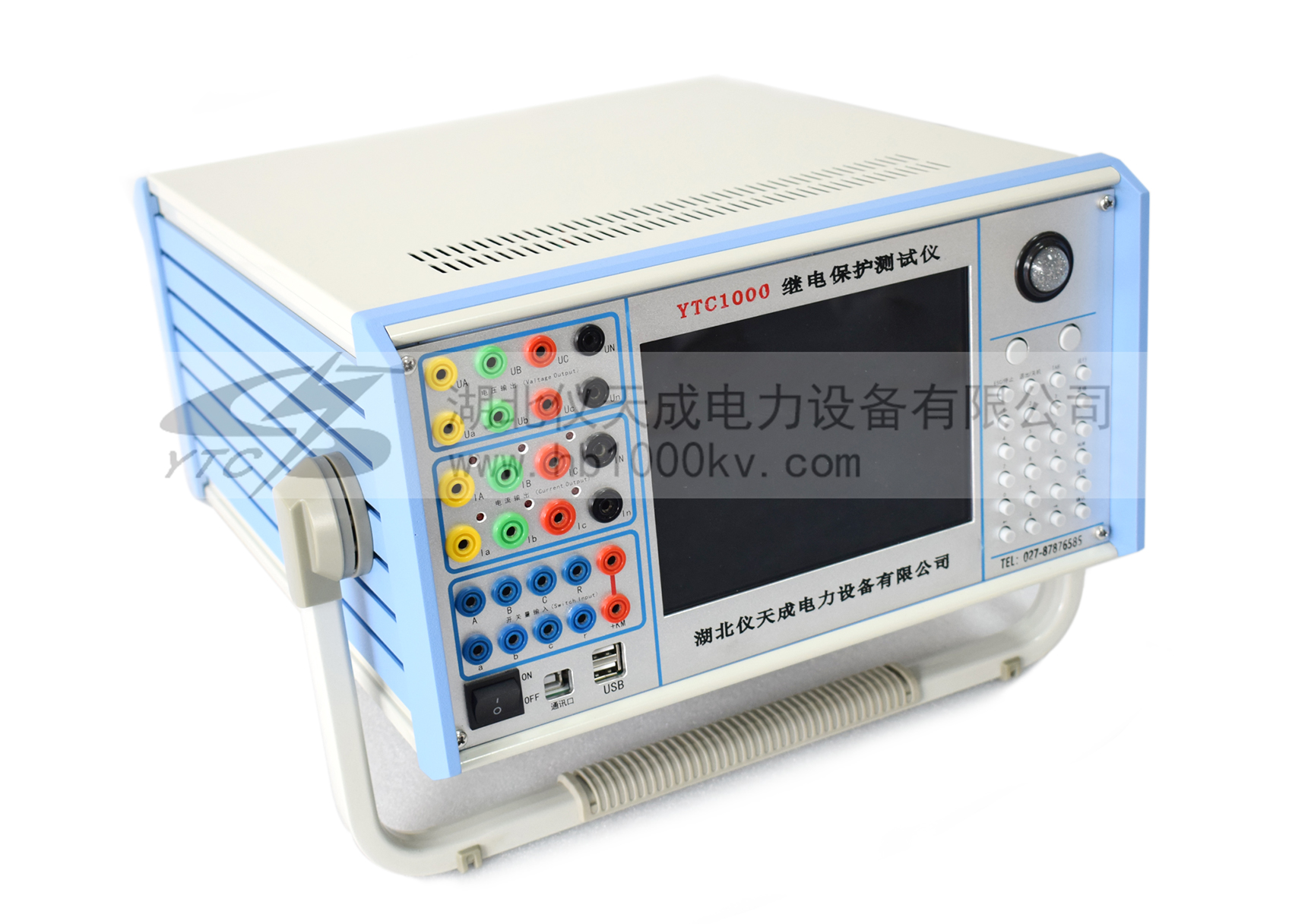

YTC1000六相微機繼電保護測試儀

YTC1000微機繼電保護測試儀可單獨運行，亦可聯接其它電腦運行。
主機內置高性能工控機和高速數字信號處理器，真16位DAC模塊、新型模塊式高保真大功率功放。

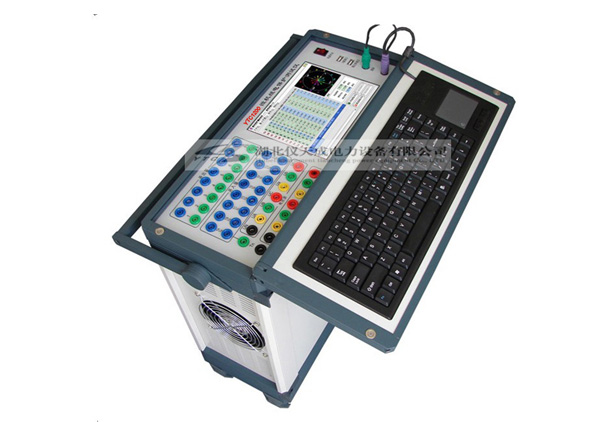

自帶TFT真彩色LCD顯示器和嵌入式微機鍵盤。
儀器操作功能強大，體積小，精度高，重量輕。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

YTC1000微機繼電保護測試儀是在參照中華人民共和國電力行業標準《繼電保護微機型試驗裝置技術條件》（DL/T 624 ─ 1997）的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代微電子技術和器件實現的一種新型小型化繼電保護測試儀。
可單獨運行，亦可聯接其它電腦運行，主機內置高性能工控機和高速數字信號處理器，真16位DAC模塊、新型模塊式高保真大功率功放，自帶TFT真彩色LCD顯示器和嵌入式微機鍵盤。
YTC1000微機繼電保護測試儀既可以單獨操作，也可以連接筆記本電腦操作。操作功能強大，體積小，精度高。該繼電保護測試儀既具有大型測試儀優越的性能、強大的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。是繼保工作者得心應手的好工具。

產品別稱：繼電保護測試儀、六相微機繼電保護測試儀、微機繼保儀、繼保校驗儀、繼保儀、微機繼電保護測試系統、繼電保護裝置測試儀、六相微機繼電保護測試儀。

產品特點：
1、電壓電流輸出靈活組合輸出達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。
2、操作方式裝置直接外接筆記本電腦或臺式機進行操作，方便快捷，性能穩定。
3、新型高保真線性功放輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能可靠。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。
4、高性能主機 輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量新技術和可靠元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。
5、軟件功能強大可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試。

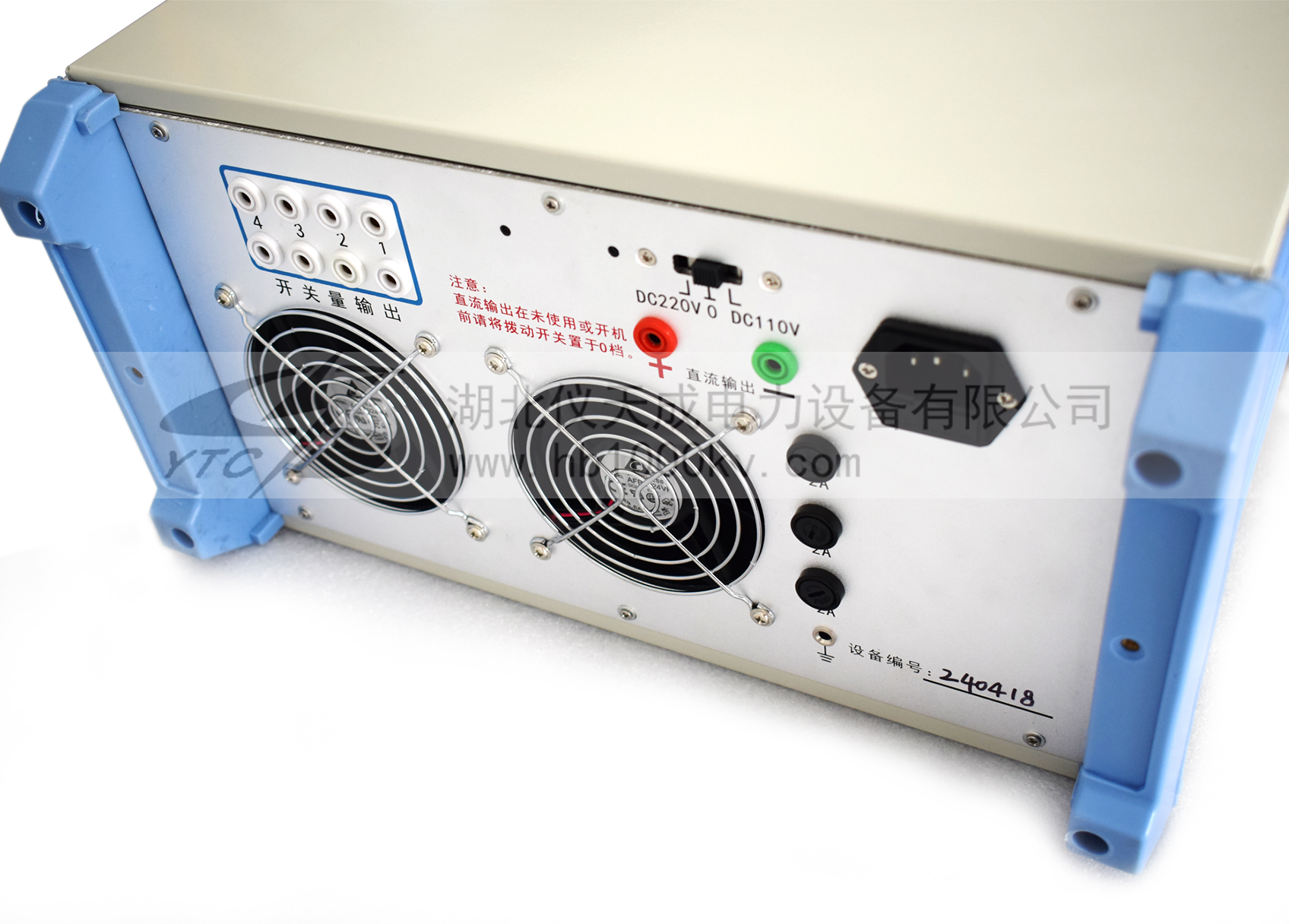

6、具有專用直流電源輸出設有一路110V 及 220V專用可調直流電源輸出。
7、接口完整裝置帶有USB通訊口，可與計算機及其它外部設備通信。
8、該六相微機繼電保護測試儀具有完善的自我保護功能散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

產品特征 PRODUCT FEATURES

技術參數 TECHNICAL PARAMETERS

項目	技術參數
電流通道數	標準6相
電壓通道數	標準6相
交流電流輸出范圍	30A /相或180A（六并）
直流電流輸出范圍	10ADC /相
交流電壓輸出范圍	120VAC / 相
直流電壓輸出范圍	160VDC / 相
交流電流輸出	6相電流輸出時每相輸出	有效值	0～30A
		輸出精度	0.2級
	3相電流輸出時每相輸出	0～60A
	6相并聯電流輸出	0～180A
	相電流長時間允許工作值（有效值）	10A
	相電流最大輸出功率	300VA
	6相并聯電流最大輸出時最大輸出功率	1000VA
	6相并聯電流最大輸出時允許工作時間	10s
	頻率范圍（基波）	20～1000Hz
	諧波次數	1～20 次
直流電流輸出	電流輸出	0～±10A / 每相
	輸出精度	輸出精度 0.2級
	最大輸出負載電壓	20V
交流電壓輸出	相電壓輸出	有效值	0～120V
		輸出精度	0.2級
	線電壓輸出有效值	0～240V
	相電壓 / 線電壓輸出功率	80VA / 100VA
	頻率范圍（基波）	20～1000Hz
	諧波次數	1～20次
直流電壓輸出	相電壓輸出	輸出幅值	0～±160V
		輸出精度	0.2級
	線電壓輸出幅值	0～±320V
	相電壓/ 線電壓輸出功率	70VA / 140VA
開關量	10路開關量輸入	空接點	1～20mA，24V
		電位接點接入	“0”：0 ～ +6V； “1”：+11 V ～ +250 V
	8對開關量輸出	DC：220 V／0.2 A；AC：220 V／0.5 A
時間測量范圍	0.1ms ～ 9999s ，測量精度＜0.1mS
